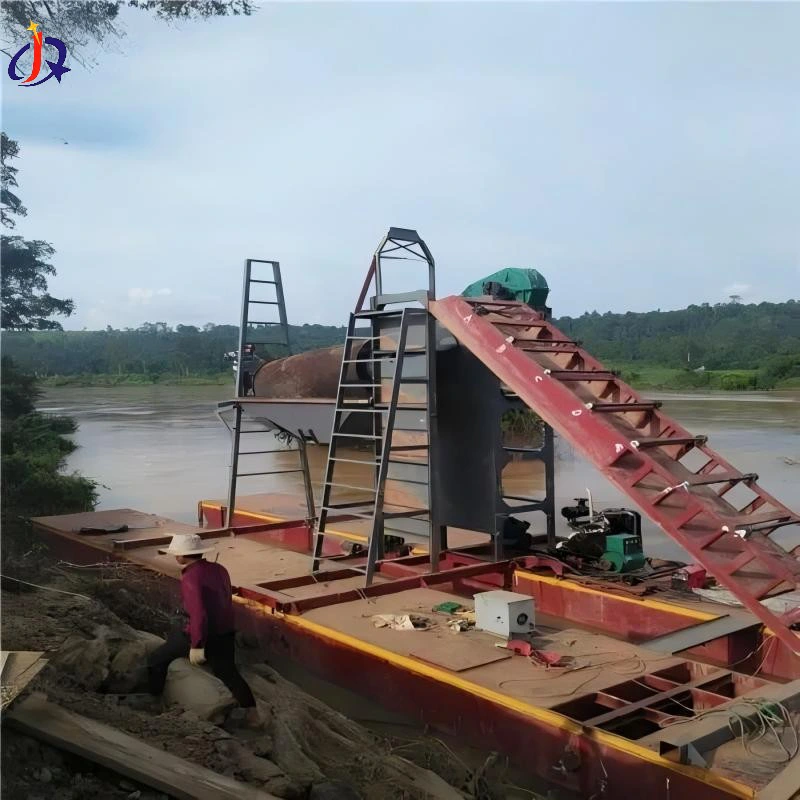

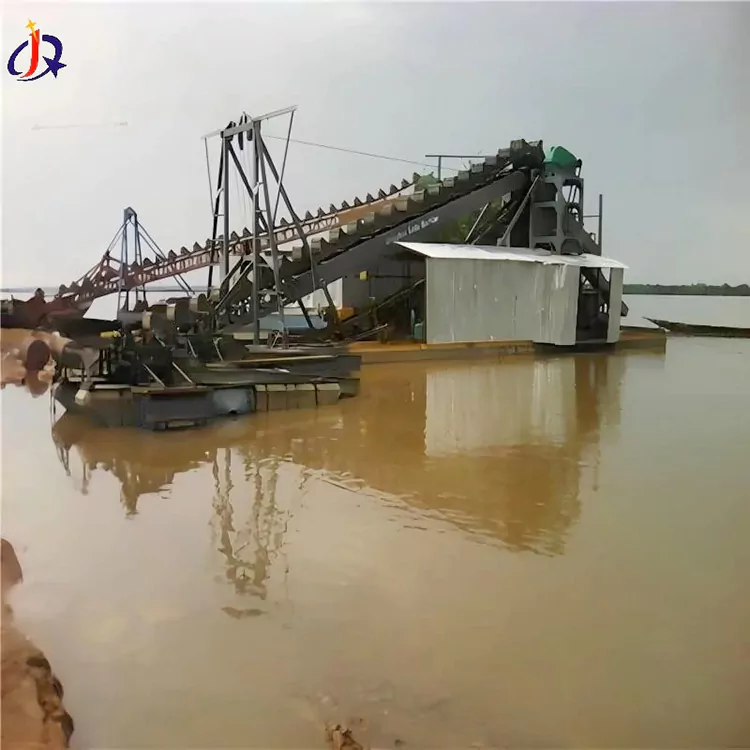

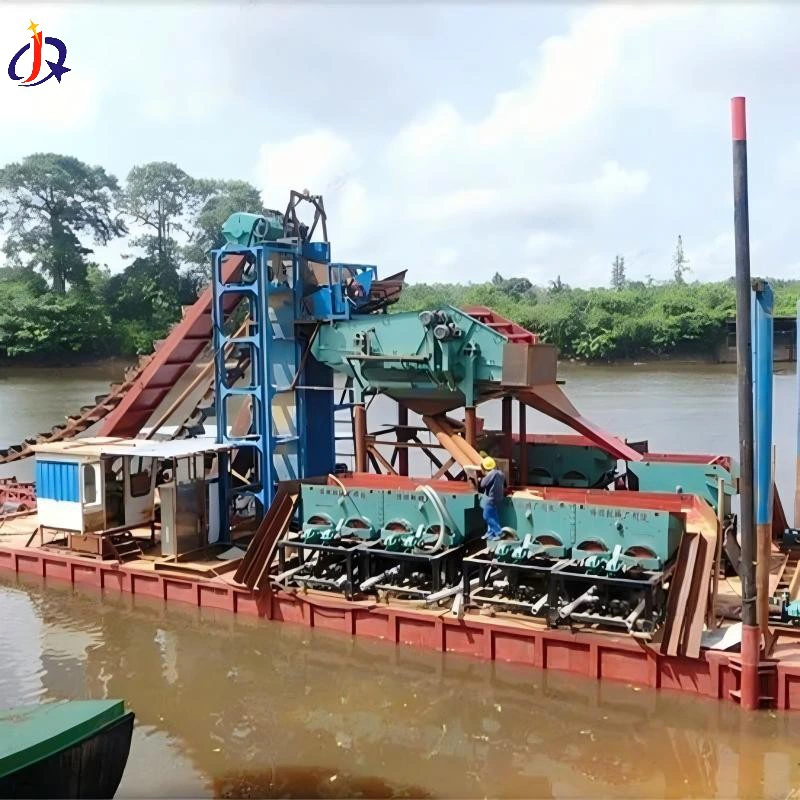

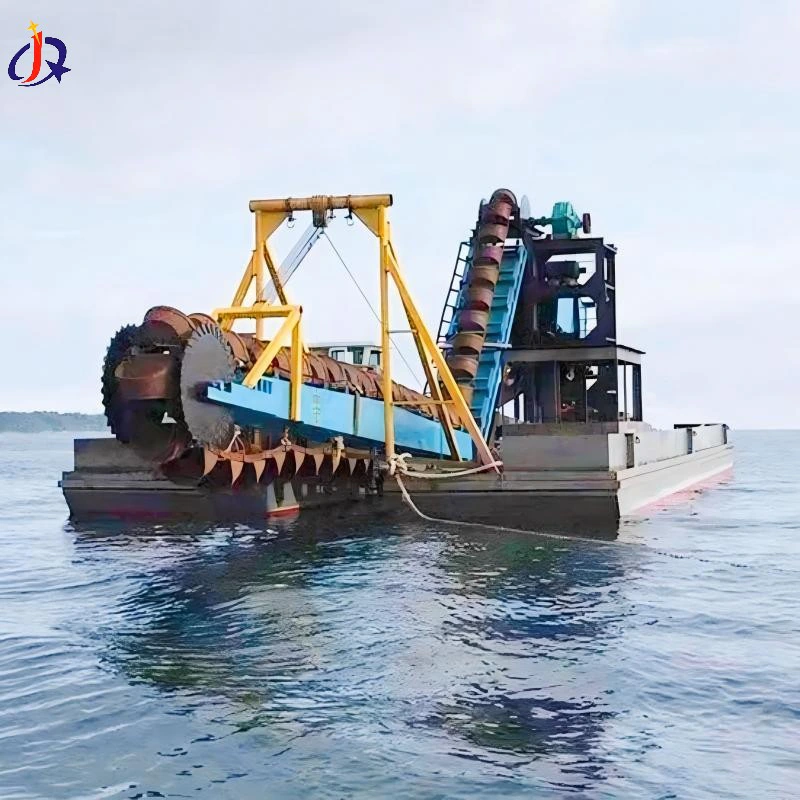

Prenosný aluviálny zlatý bager na riečnu ťažbu

Systém

kľúčové komponenty

Popis funkcie

Výkopový systém

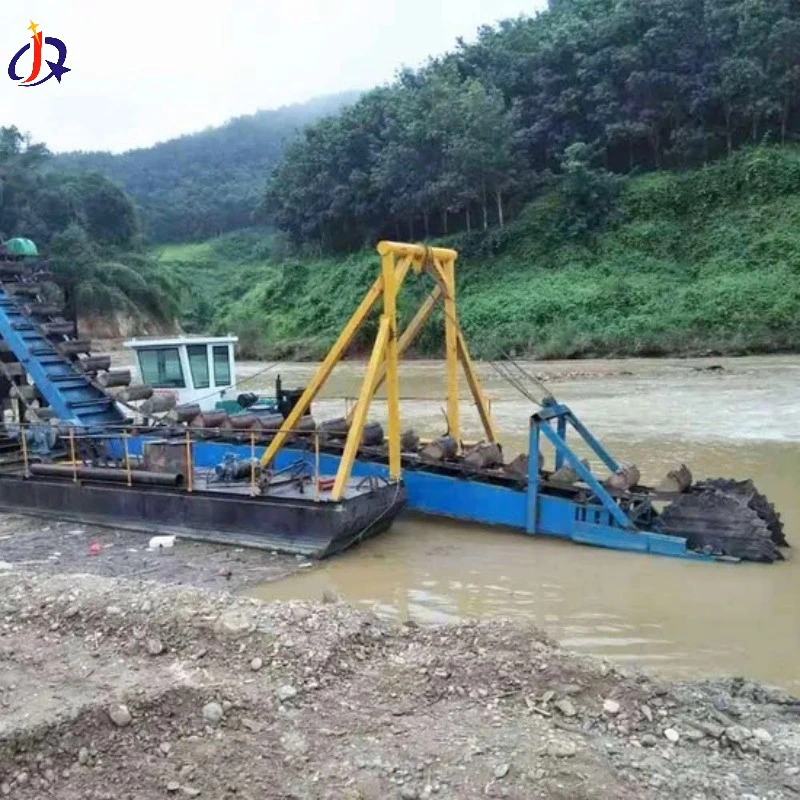

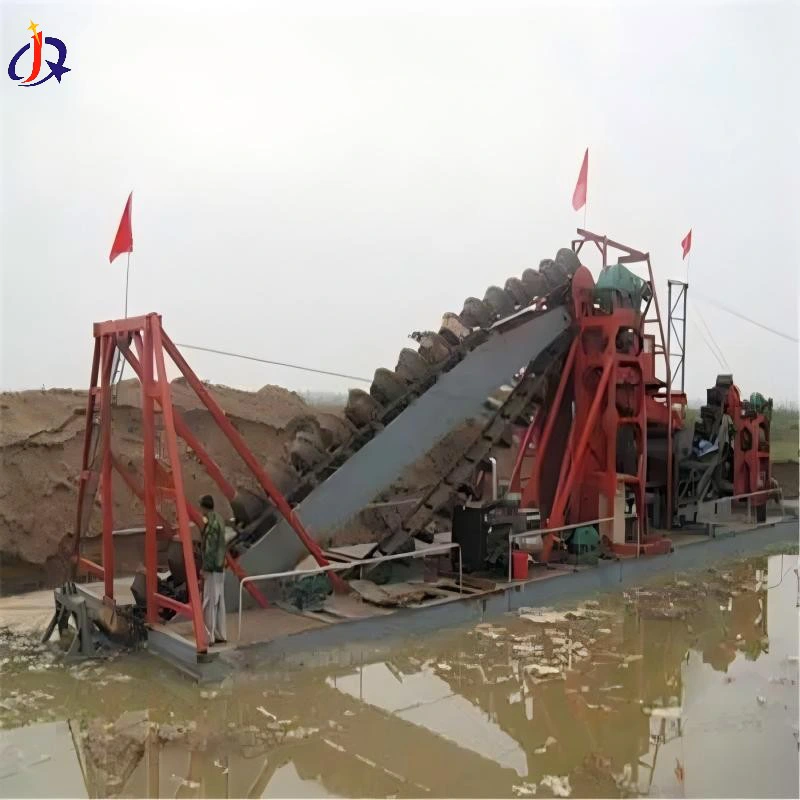

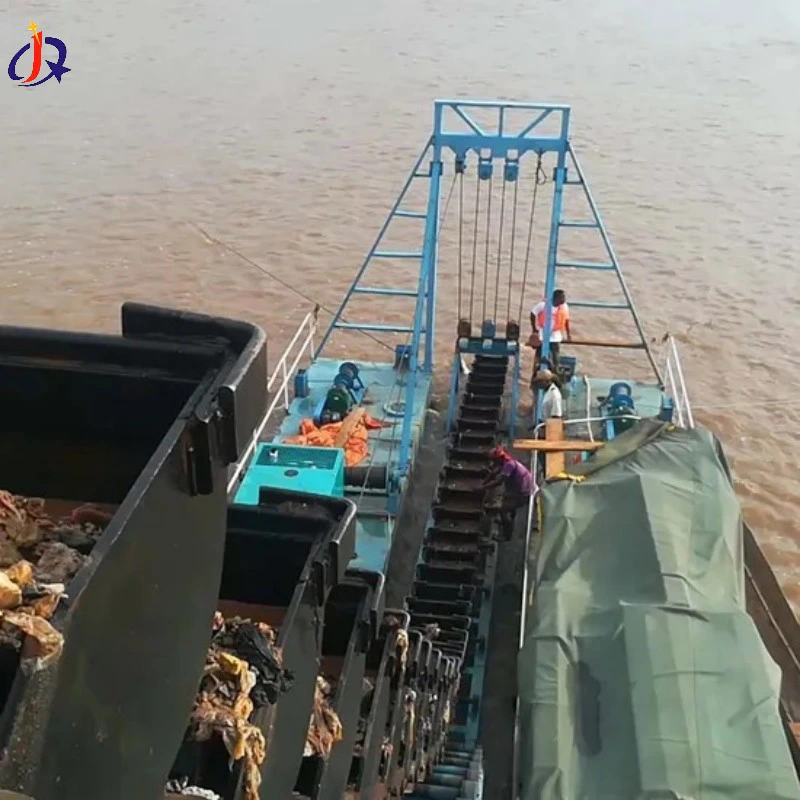

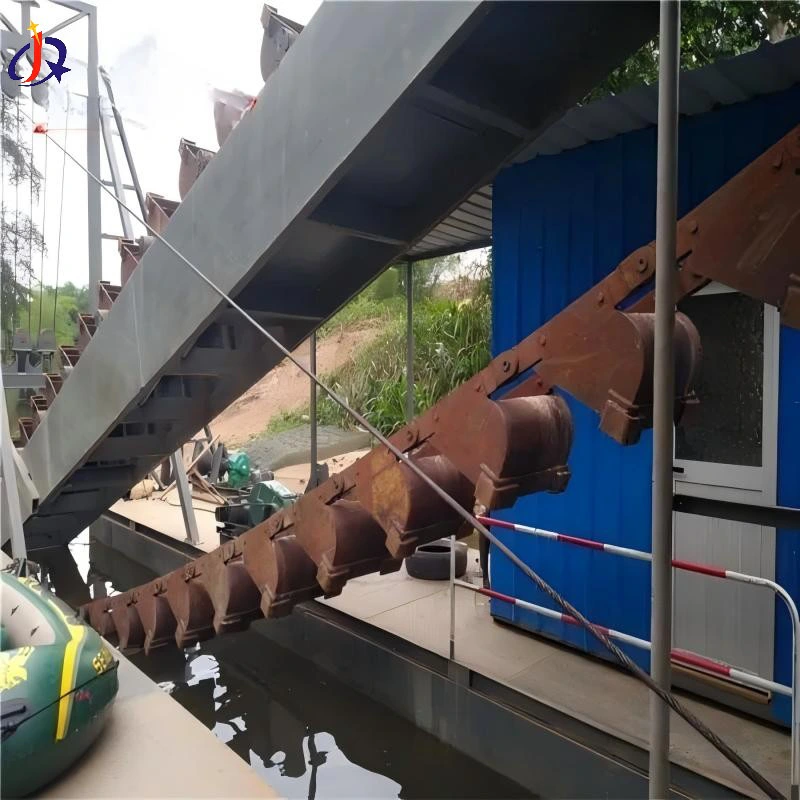

Korčeková reťaz/výstružník

Reťaz vedierka sa zvisle zarezáva do koryta rieky, aby vyhĺbila zlatonosný štrk.

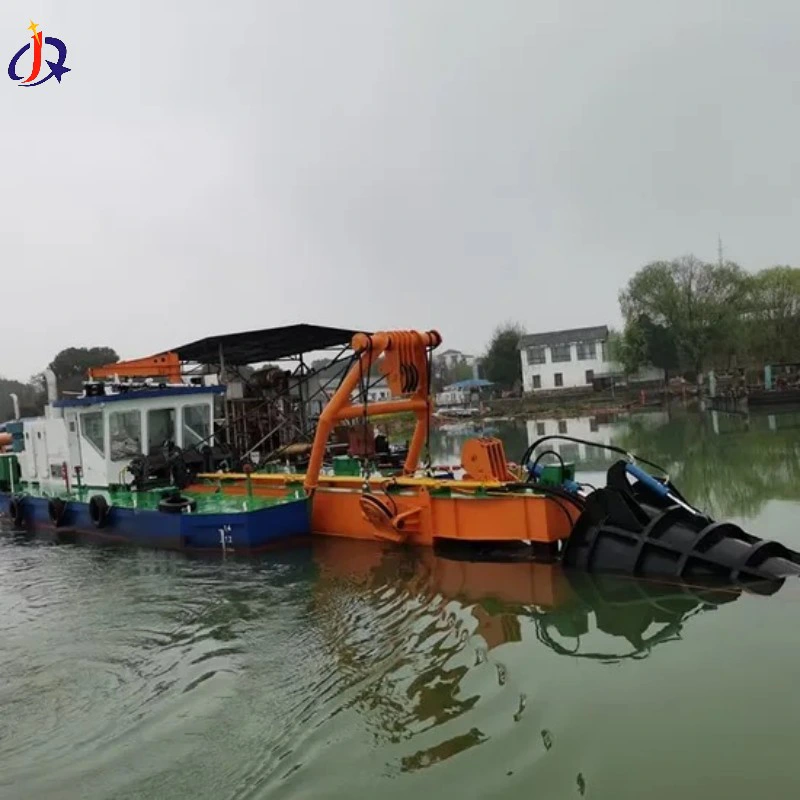

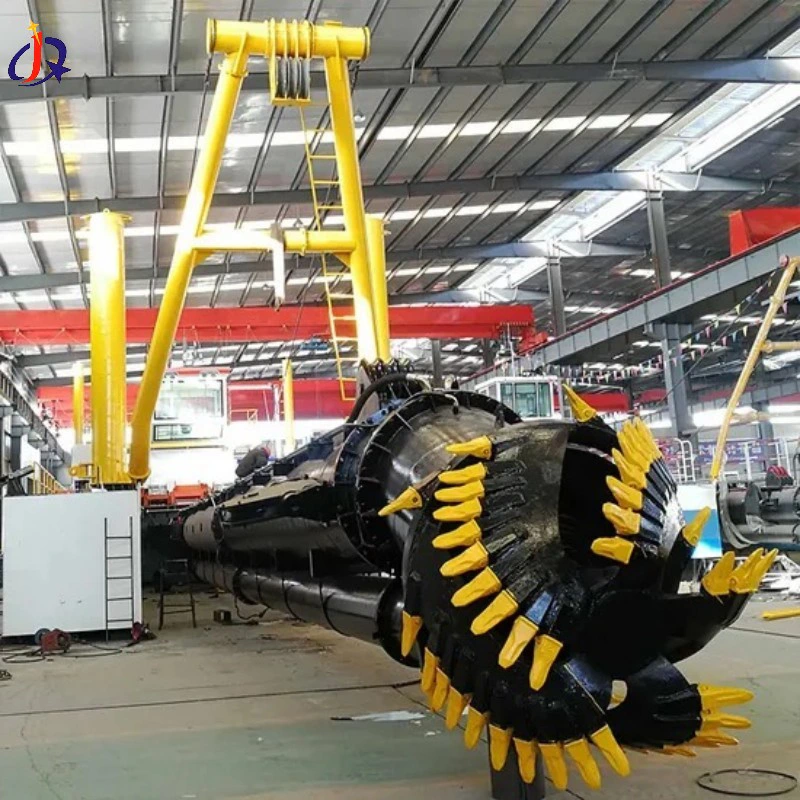

Odsávací mechanizmus frézy rozvíri sediment a následne ho nasáva cez sacie potrubie.

Skríningový systém

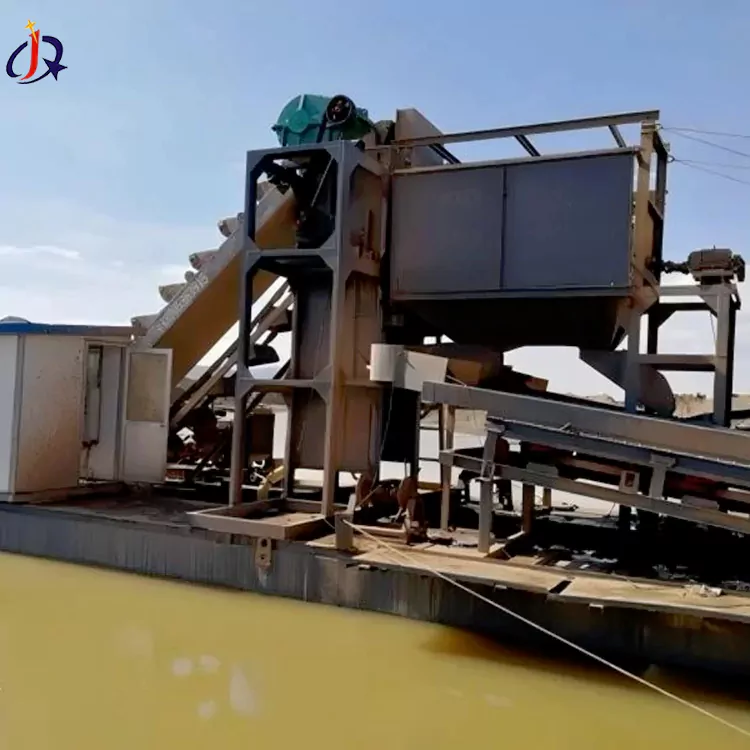

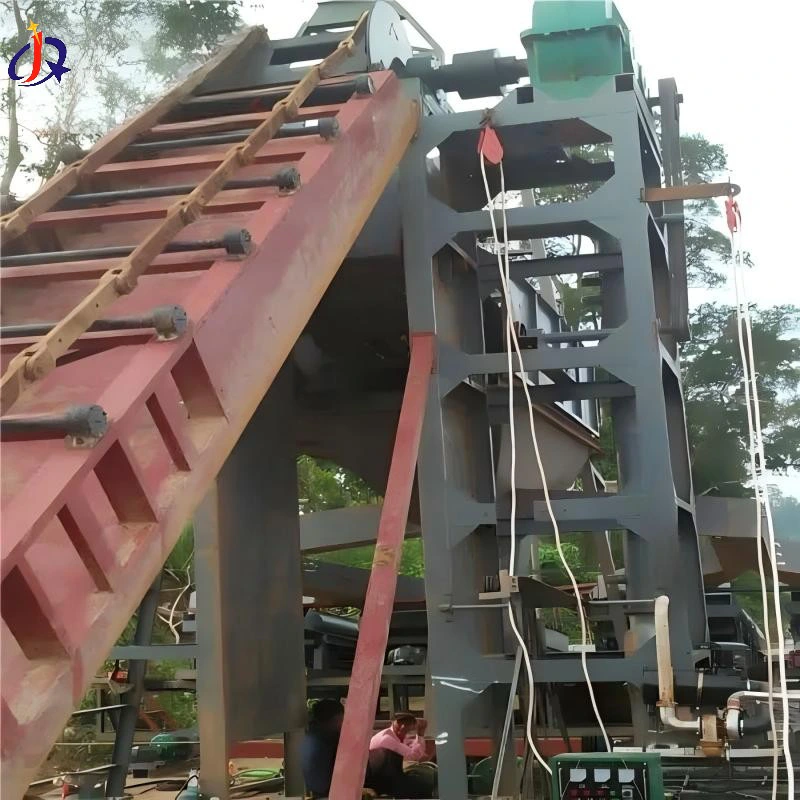

Trommel Screen/Vibration Screen

Proces zahŕňa triedenie a vyraďovanie hrubých častíc štrku väčších ako 10-15 mm, pričom jemnozrnný rudný piesok uchováva pre následné premývanie rudy.

Systém prania a umývania

Vysokotlakové striekanie + žľab na umývanie rudy

Vysokotlaková voda (0,5–1,2 MPa) oddeľuje hlinu zo zlatých povrchov a vytvára homogénnu kašu na následné spracovanie.

Separačný systém

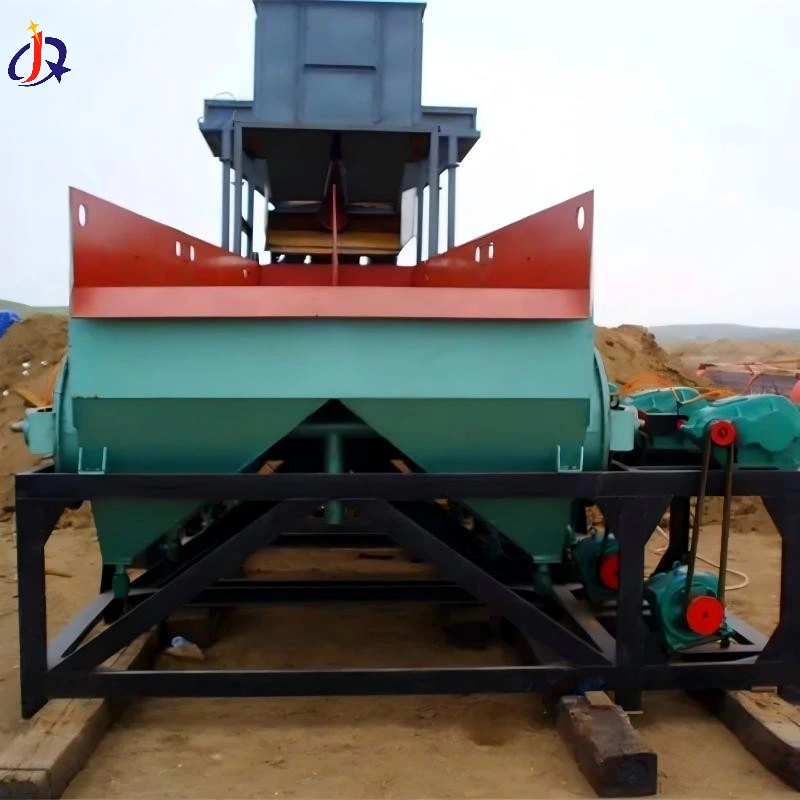

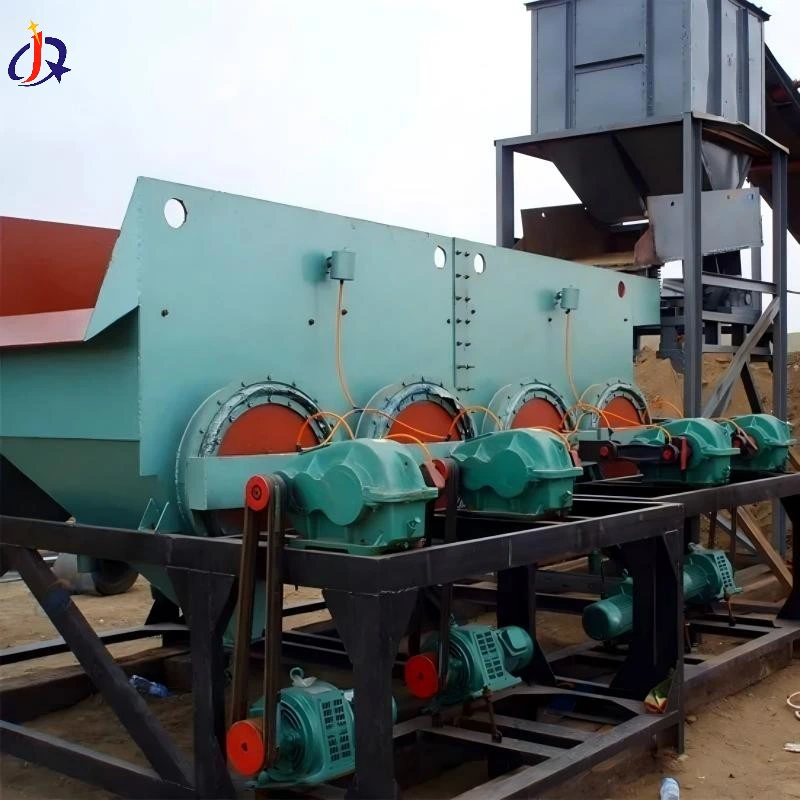

Stavidlo + Odstredivý koncentrátor + Jig separátor

Zrnká zlata sa oddeľujú od ľahkých minerálnych pieskov gravitačnou koncentráciou, pričom zrnká zlata sa usadzujú v žľabe koncentrátu.

Systém riadenia hlušiny

Výtlačné čerpadlo hlušiny + dopravné potrubie

Oddelenú hlušinu vypustite do určených oblastí, aby ste zabránili hromadeniu a kontaminácii

Pomocný systém

Trup, pohon a manévrovateľnosť

Trup v pontónovom štýle zaisťuje vztlak s hydraulickým/elektrickým pohonom a integrovanou riadiacou konzolou umožňujúcou spustenie/zastavenie jedným dotykom.

Parametre

Kritériá výberu kľúčov

bežné rozsahy

Priepustnosť

Spojte zásoby rudy s triedou

Denná kapacita spracovania: 200–1 000 metrických ton
Hodinová kapacita spracovania: 50–800 metrov kubických (m³)

Hĺbka výkopu

Prispôsobte sa hĺbke riečnej vody

Typ korčekovej reťaze: 1–8 metrov

Typ odsávania: 10–30 metrov

Miera obnovenia

Kľúčové ukazovatele výkonnosti

85 % – 95 %

Sila

Trvanie domácej úlohy

Typ paliva: Diesel
Rozsah výkonu: 100–500 kW
Spotreba paliva: 50–200 l/h

Použiteľný rudný šev

Geologické pomery

Sprievodca výberom materiálu a vybavenia:

Dlažobná vrstva: Korčekový reťazový bager

Vrstva jemného piesku: Sacie rýpadlo

Úzky riečny kanál: Véčkové rýpadlo
